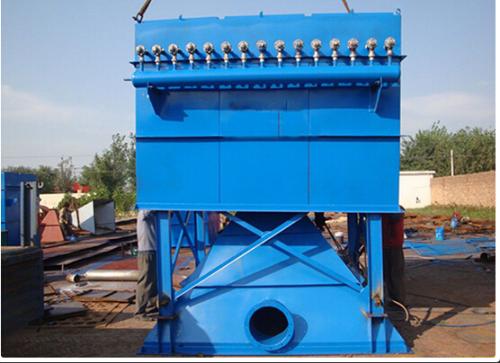

单机除尘器的设计计算方法

        1、上箱体：包括可掀起的盖板(或紧固式盖板)和出风口。

        2、中箱体：包括多孔板、检修门、滤袋、龙骨、文氏管等。

        3、下箱体：包括测压接头等。

        4、喷吹系统：包括脉冲控制仪、电磁脉冲阀、喷吹管、气包　

        单机脉冲布袋除尘器设计计算步骤

        1.绘制管网计算草图，为了便于计算可在图上注明节点编号和各管段的风量、管长、局部阻力系数等计算参数。

        2.分析管网的结构特性，建立各环路的组合关系。从主环路（即不利环路）开始，以“主、次”为序，将各管段的有关计算参数填入风管设计计算表。

        3.通过计算经济分析选择合理的主环路管内设计风速，并设计主环路中各管路的管径和压力损失值。

        4.用假定流速、反算管径、计算风压损失的方法求出各支环路（管段）的压力损失，并计算出主、支环路在并联结点处的风压平衡率：

        η=（主环路风压损失-支环路风压损失）/主环路风压损失×百分之一百

        若η在10%内，则认可计算结果，否则重新调整设计风速和管径进行风压平衡计算，直到η满足设计要去为止。

        5.根据系统的总风量和总压力损失（即主环路总压力损失）选择风机。的选择等，其中主要是管道系统的阻力计算。管道的设计对除尘系统的能量消耗，工作能力和除尘效果有直接影响。
