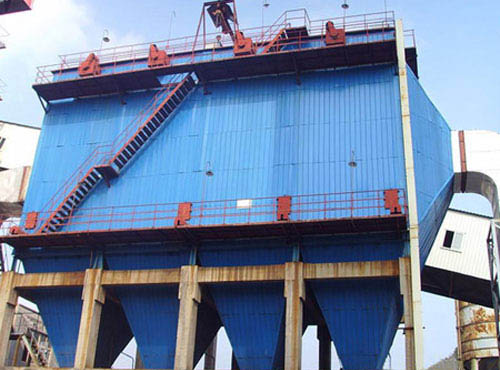

静电除尘器基本结构

静电电除尘器由两大部分组成：一部分是电除尘器本体系统；另一部分是提供高压直流电的供电装置和低压自动控制系统。高压供电系统为升压变压器供电，除尘器集尘极接地。低压电控制系统用来控制电磁振打锤、卸灰电极、输灰电极以及几个部件的温度。

静电除尘器与其他除尘设备相比，耗能少，除尘效率高，适用于除去烟气中0．01—50μm的粉尘，而且可用于烟气温度高、压力大的场合。实践表明，处理的烟气量越大，使用静电除尘器的投资和运行费用越经济。

宽间距卧式电除尘器技术

HHD型宽间距卧式电除尘器是引进和借鉴国外先进技术，结合中国各行业工业窑炉废气工况的特点，为适应日趋严格的废气排放要求和WTO市场准则研究开发的科研成果。该成果已广泛应用在冶金、电力、水泥等行业。

最佳宽间距及极板特别配置

使得电场场强、板电流分布更加均匀，驱进速度可提高 1.3倍，使捕集粉尘比电阻范围扩大到10 1 -10 14 Ω-cm，特别适用于硫化床锅炉、新型水泥干法回转窑、烧结机等废气的高比电阻粉尘回收，减缓或消除反电晕现象。

整体新型RS电晕线

最高长度可达15米，具有起晕电压低，电晕电流密度大，钢性强，不破损，具有抗高温、抗热变能力，结合顶部振打方式清灰效果很好。根据粉尘浓度大小配置相应的电晕线密度，从而可适应高粉尘浓度的收尘，高可允许入口浓度可达1000g/Nm 3。

电晕极顶部强力振打

根据清灰理论设计的顶部放电极强力振打，可采用机械和电磁两种任选方式。

阴阳两极自由悬吊

HHD电收尘器收尘系统和电晕极系统均采用三维悬吊结构，当废气温度过高时，收尘极和电晕极将按三维方向任意膨胀伸展，收尘极系统还特别设计了抗热变钢带约束结构，使得HHD电收尘器具有较高的抗热变能力，经商业运行表明，HHD电收尘器高耐温可达390℃。
